Fraunhofer-Institut für Zuverlässigkeit und Mikrointegration IZMOptische Strahlanalyse

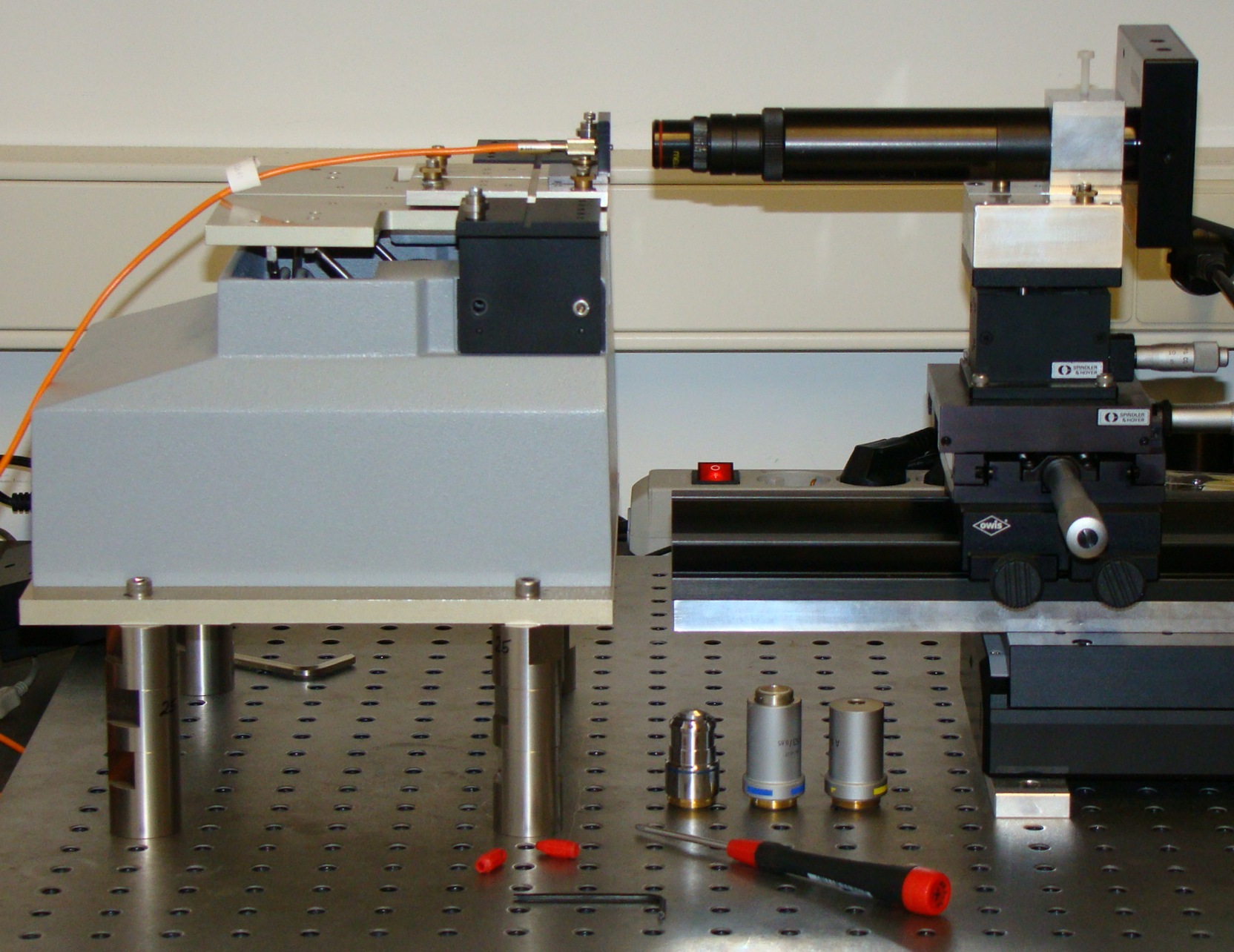

Messsystem (Hexapod, Linearachse und Kamera)

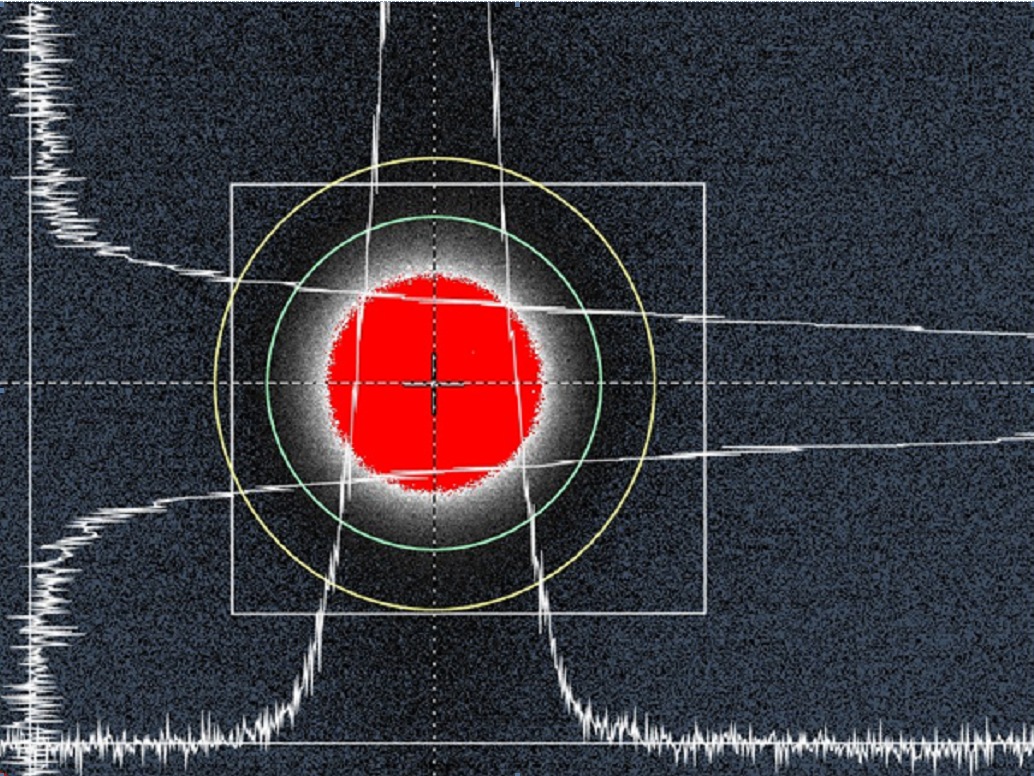

Strahlprofil von einer Endfläche einer Singlemode-Faser bei 1310nm
Messprinzip mit Real- Time Kamerasystem.
Das Strahlprofil und seine Veränderungen können bei höchstmöglicher Auflösung beobachtet werden.
Das Strahlanalysesystem der Firma Ophir Optronics (www.ophiropt.com) ist ein Gerät zur Charakterisierung des Strahlverhaltens optischer Komponenten. Dabei lässt sich sowohl die Form des Strahls, dessen Durchmesser und die Feldverteilung in definierten Abständen vom Austrittsort bestimmen. So kann beispielsweise die numerische Apertur von Lasern, die Fokuslänge und der Durchmesser im Fokuspunkt von Linsen sowie die Intensitätsverteilung an Wellenleiter- und Faserstirnflächen und im Fernfeld gemessen werden. Der Aufbau arbeitet in einem Wellenlängenbereich von 300nm bis 1310nm.
- Patentierter Ultracal™ Algorithmus
- Quantitative ISO-Messungen
- Real-Time-Darstellung aller Parameter
- Strahlanalyse und Statistik
