Automatische Laser-Linienbreiten- und Phasenrauschmessung

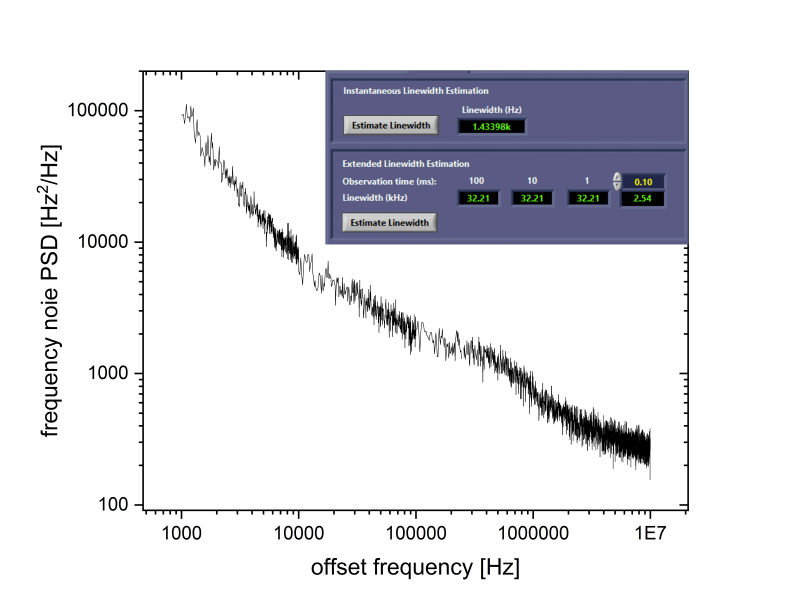

Measurement of a frequency noise power spectral density of an external cavity diode laser (ECDL) and its calculated linewidths
© Fraunhofer IZM
Messung der spektralen Leistungsdichte des Frequenzrauschens eines Diodenlasers mit externem Resonator (ECDL) und seiner berechneten Linienbreiten.

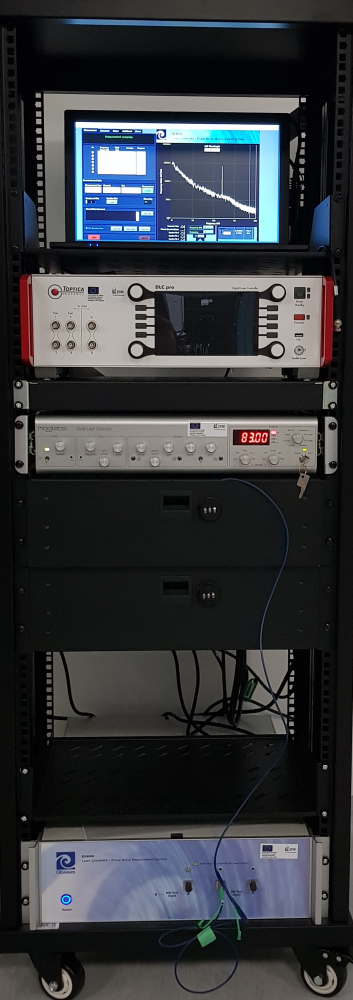

Measurement station with narrow linewidth ECDL reference lasers at 780nm and 850nm
© Fraunhofer IZM
Messplatz mit ECDL-Referenzlasern mit schmaler Linienbreite bei 780nm und 850nm.

Ein essenzieller Faktor bei der Bestimmung der spektralen Reinheit eines Lasers ist dessen Linienbreite. Diese hängt jedoch von Dauer der Messung ab, und verschiedene Spektralformen können bei derselben Linienbreite auftreten. Eine Messung des Spektrums des Frequenz- oder Phasenrauschens erlaubt dabei eine genaue Kenntnis des Spektralrauschens einer gegebenen Laserquelle (sowie ihrer Linienbreiten zu verschiedenen Messzeiten).

Wir bieten eine Plug&Play-Messung der ganzen Rauschcharakteristika von fasergekoppelten (FC-PC oder FC-APC) Laserquellen. Sie können ihren Laser einschicken oder der Messung vor Ort beiwohnen.

Technische Spezifikationen:

  • Wellenlängenbereich: 740-935nm
  • Rausch-Fourier-Spektrum (Offsetfrequenzen): 1Hz-10MHz
  • Intrinsische (<10µs Messdauer) Linienbreiten-Empfindlichkeit ~1Hz
  • FWHM-Linienbreite (<10ms Messdauer) von wenigen Hz bis 10MHz
  • Empfohlene Leistung der Laserquelle: +5 bis +15 dBm
  • Ein rauscharmer Stromtreiber (<1µA RMS) steht für ihren Laser zur Verfügung.
