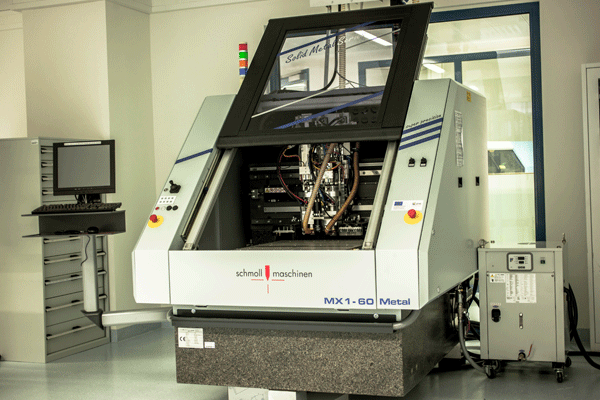

Fraunhofer-Institut für Zuverlässigkeit und Mikrointegration IZMMechanical Drill Metal
Leistungsangebot:
- Substratvorbereitung: Zuschnitte, Markeneinbringung
- Bohren, Fräsen von Leiterplattenmaterialien
- Feinste Bohrungen bis 0,05 mm
- Fräsen von Weichmetallen
- Herstellung und Weiterverarbeitung von Kupferkernen für Leistungsanwendungen
Spezifikationen:
- min. Substratgröße: 20 mm x 20 mm
- max. Substratgröße: 534 mm x 650 mm
- Aufnahmesystem: Vakuumtisch
- Arbeitshub Z-Achse: 30 mm
- Bohrtiefe: 12 mm
- zwei unabhängige Arbeitsspindeln
- kugelgelagert; Antrieb über Synchronmotoren
- Nr. 1: Drehzahl 6 k bis 60 k 1/rpm; Werkzeugdurchmesser 0,2 mm bis 6,35 mm; Werkzeugaufnahme 3,175 mm
- Nr. 2: Drehzahl 6 k bis 60 k 1/rpm; Werkzeugdurchmesser 0,2 mm bis 6,35 mm; Werkzeugaufnahme 6,0 mm
- Genauigkeit:
- Positioniergenauigkeit ± 15µm
- Bohrtiefengenauigkeit: Standardbohren: ± 0,05 mm; Kontaktbohren: ± 0,025 mm
- Konturenfräsgenauigkeit: ± 0,05 mm
- Frästiefengenauigkeit: Standardfräsen: ± 0,1 mm; Tiefenfräsen: ± 0,04 mm
- Bohrgeschwindigkeit max. 500 Bohrungen/min
- Max. Substratdicke: 12 mm
- bearbeitungsfähige Materialien: Leiterplatten; FR4; Weichmetalle (z.B. Kupfer, Aluminium); Kunststoffe (z.B. Acrylglas, POM)
- besondere Eigenschaften: Markenerkennung über CCD-System; Tiefenbohrungsfunktion; Kontaktbohrfunktion; Quick-Drill; Werkzeugvermessung und Werkzeugbruchkontrolle; vollautomatischer Werkzeugwechsel über 2 Kassetten zu je 110 Werkzeugen; Kühl- und Schmiermittelzuführung für die mechanische Bearbeitung zuschaltbar
