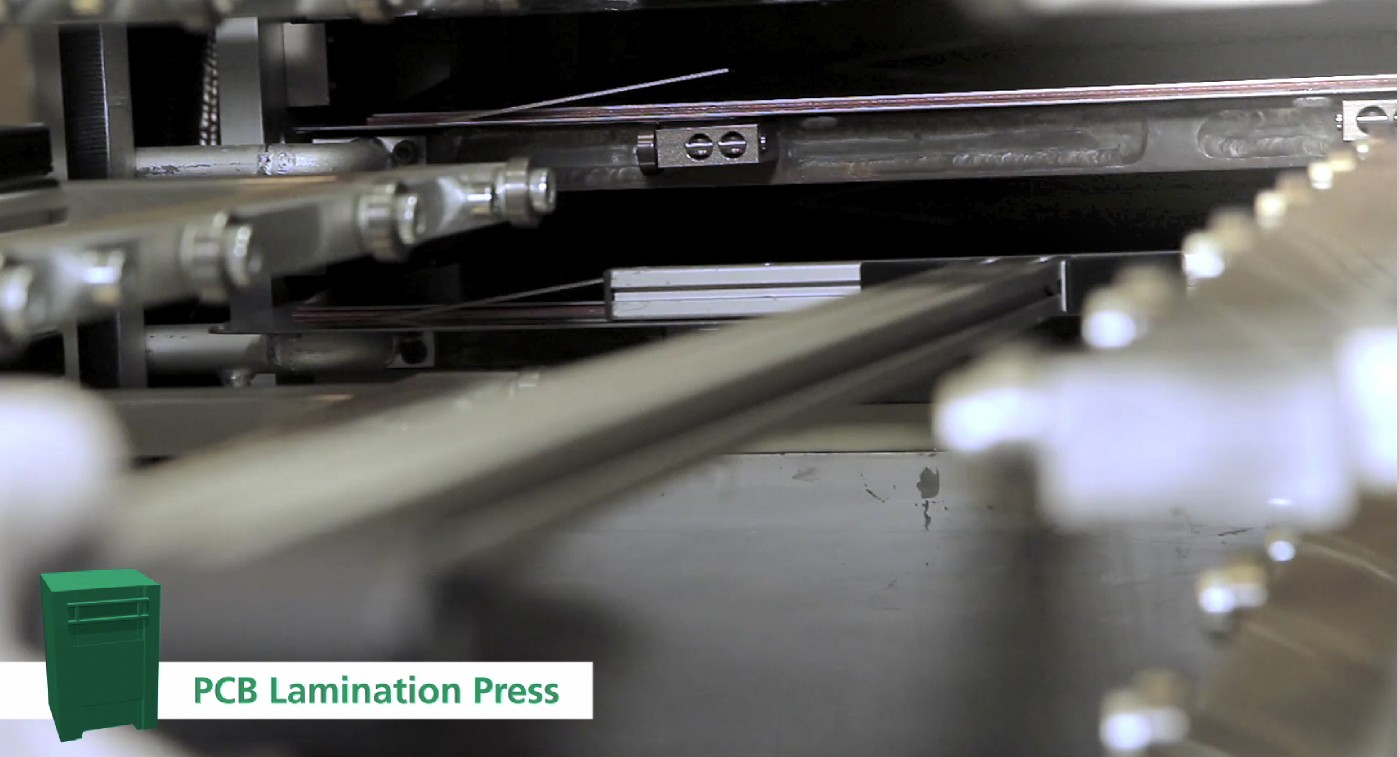

Fraunhofer-Institut für Zuverlässigkeit und Mikrointegration IZMPCB Lamination Press
Leistungsangebot:
- Verpressen von sämtlichen gängigen Leiterplatten Materialien: Basismaterialherstellung, Multilayeraufbauten, Einbetten von Logik- und Leistungselektronik
- Laminieren von Thermoplasten u.a. Polycarbonat
Spezifikationen:

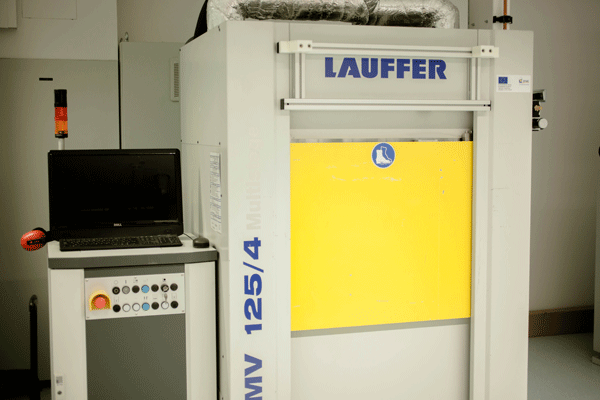

- Ölbeheizte Laminierpresse
- Maximale Substratgröße 610 x 700 mm²
- 4 Verpressetagen
- Max. 250°C gleichmäßige Wärmeverteilung über die gesamten Heizplatten von +- 1°C
- Max. Druck 293N/cm²
- Max. Hydraulikkraft 1250 kN
- Vakuum bis min. 2 mbar
- Plattenparallelität 15µm
- Zustandsgesteuerter Programmablauf (Beispiel: Wenn die Temperatur von 220°C erreicht wurde einen Druck von 200N/cm² einstellen).
- Produkttemperaturmessung während des Prozesses ist möglich
- Typische Prozesszeit: 2 -3 Stunden
