Die moderne Telekommunikation basiert auf optischen Fasern: Röhrchen, dünn wie ein einziges Haar, mit einem nochmals um das Zehnfache dünneren Glaskern im Inneren, in dem sich Licht so gut wie ungehindert ausbreiten kann. Durch den nach außen abnehmenden Brechungsindex des Materials durchdringt das Licht nicht die hauchdünnen Rohrwände, sondern bewegt sich in einem Zickzackmuster ausschließlich innerhalb der inneren Schicht – die so genannte totale interne Reflexion findet statt.

Auch die Messtechnik profitiert von der Funktionsweise der optischen Fasern: So sind sie beispielsweise elementarer Bestandteil von Gyroskopen, also hochgenaue Rotationssensoren. Muss nur eine Bewegungsrichtung erfasst werden, verwendet man in der Regel Beschleunigungssensoren. Soll dagegen die dreidimensionale Bewegung eines autonomen Objekts im Raum gemessen werden, benötigt man ein Messsystem, das aus jeweils drei Beschleunigungssensoren und Gyroskopen besteht.

Optische Gyroskope am Limit

Die Rotationsmessung mit einem optischen Gyroskop kann man mit einer Weltrundreise vergleichen: Je nach Fahrtrichtung gewinnt oder verliert man Zeit. Bei einem Fasergyroskop wird eine Faser ringförmig auf eine Spule gewickelt und bildet einen Ringresonator indem das Licht im Uhrzeigesinn und in Gegenrichtung strömt.

Bei einer Drehung des Objekts verlängert sich der Weg einer Lichtwelle geringfügig, während er sich für die andere verkürzt. Diesen feinen Unterschied misst ein Detektor und schließt wie ein hochgenauer Kreisel auf die Rotation.

Hier stoßen optische Fasern jedoch an ihre Grenzen, denn magnetische und elektrische Felder beeinträchtigen die Interpretationen des Sensors. Zudem können Wechselwirkungen zwischen Licht und Material dazu führen, dass sich die optischen Eigenschaften des durchdrungenen Materials verändern. Diese so genannten nichtlinearen Effekte wirken sich wiederum direkt auf die Ausbreitung des Lichts selbst aus. Während solche feinen Abweichungen etwa in der Telekommunikation keine relevante Größe darstellen, können sie bei der Navigation autonomer Objekte bis zu einer messbaren Abweichung vom Kurs führen.

Um diese Störeffekte zu verhindern, untersuchen Forschende vom Fraunhofer-Institut für Zuverlässigkeit und Mikrointegration IZM neueste Technologien und Materialien und setzen auf einen vielversprechenden Neuling auf dem Markt, die Hohlkernfasern.

Diese sind genauso dünn wie optische Fasern, beinhalten in ihrem Inneren jedoch statt einer gläsernen Füllung lediglich Luft. Das Licht kann den hohlen Kern ungehindert und somit störungsfrei durchdringen. Risikofaktoren wie die genannten Materialveränderungen werden deutlich reduziert. Das Licht breitet sich in Hohlkernfasern anderthalbmal schneller aus als in Standardfasern. Daher sind Hohlkernfasern auch für die Datenübertragung von hohem Interesse. Bislang sind sie in der Herstellung aber noch viel zu teuer.

Der Clou in der Verbindungstechnik

Um sich die Hohlkernfasern und ihre störungsresistenten Eigenschaften für den Aufbau hochgenauer Gyroskope zu eigen zu machen und die Herstellungskosten zu reduzieren, musste das Forschungsteam rund um die Photonik-Experten Wojciech Lewoczko-Adamczyk und Stefan Lenzky einen Weg finden, wie die Aufbau- und Verbindungstechnik mit den neuen Fasern umgesetzt werden kann. Eine besonders große Herausforderung war dabei die Aufteilung des Lichtsignals auf mehrere Kanäle. Die hierfür übliche Kopplung einzelner Lichtwellenleiter durch Verschmelzen kommt für Hohlkernfasern nicht infrage, da sich ihre Röhrenstruktur beim Schmelzvorgang verformen würde.

Deshalb bauen die Forschenden miniaturisierte Kollimatoren auf: Die hochpräzisen Linsen fangen das Licht an einem Faserausgang auf und lassen es parallel wieder austreten, noch bevor es sich zerstreut. Ist dieser Schritt einmal geschafft, kann das Licht mittels halbreflektierender Spiegel aufgeteilt und in den Ringresonator geführt werden. Am Ausgangspunkt wird seine Leistungsstärke gemessen und durch einen zweiten Kollimator zurück in die Faser geführt.

Montage-Plattform für den Mittelstand

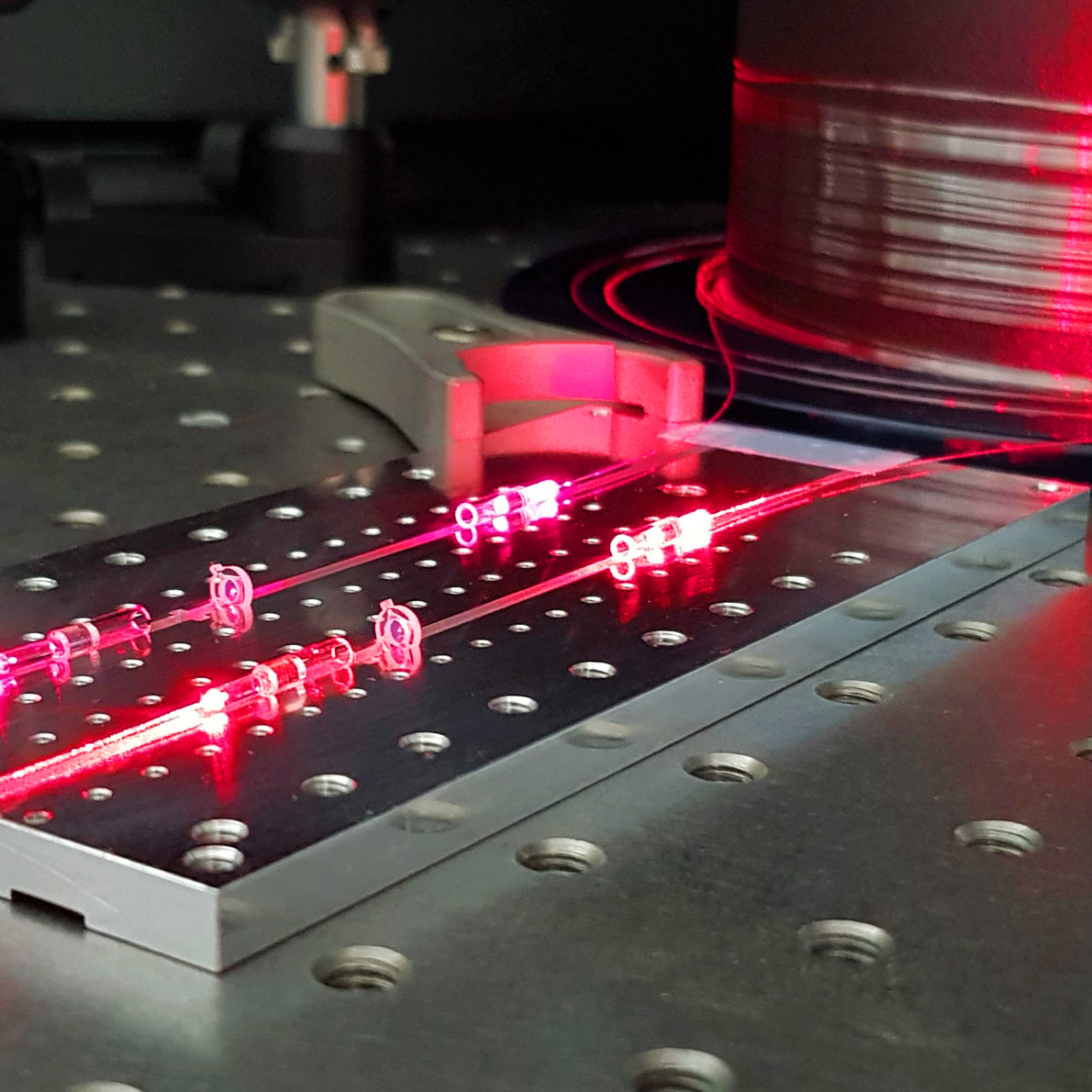

Die Herstellung einer Kopplung mit zwei Kollimatoren benötigt jedoch äußerst hohe Genauigkeit: In Laboren können die Bauteile durch präzise Positionierer ausgerichtet und geklebt werden, doch nicht alle industriellen Produktionsstätten verfügen über solche Anlagen, weshalb vor allem kleine und mittelständische Unternehmen diesen Prozess bislang nicht anbieten können. Um die Technologie dennoch in individuelle Anwendungen integrieren zu können, entwickelt das deutsch-polnische Konsortium eine passive Kopplungsplattform. Durch ihre Geometrie ermöglicht sie es, die gefertigten Kollimatoren wie in eine Passform einzusetzen, so dass eine haargenaue Justage bei Kund*innen obsolet wird.

Obwohl das Projekt noch bis zum Jahresende läuft, verzeichnen die Forschenden bereits Erfolge: So ist es zwar unabdingbar, dass Kollimatoren den Lichtstrahl krümmen, doch die optischen Bauteile vom Fraunhofer IZM weisen einen maximalen Brechungswinkel von 0,04° auf und sind damit um ein Zehnfaches präziser als handelsübliche Lösungen. Somit ist es gelungen, die Kollimatorenpaare ohne Justage auf der passiven Kopplungsplattform einzusetzen und dabei eine Koppeleffizienz von über 85 Prozent zu demonstrieren. Im dritten und letzten Projektjahr gilt es nun, die Plattform auf ihre Zuverlässigkeit zu testen, mit weiteren optischen wie mechanischen Bauteilen auszustatten und in ein Gyroskop einzusetzen. Ist der Rotationssensor einmal aufgebaut, kann die Technologie im realen Umfeld getestet werden.

Die Montage-Plattform für Kollimatoren könnte nicht nur optische Gyroskope in Flugzeugen und Satelliten robuster gegenüber Störfaktoren machen. Darüber hinaus bietet sie eine hybride Ergänzung für integrierte optische Systeme, die zum Beispiel beim Einsatz eines optischen Elements eine Freistrahl-Auskopplung benötigen. Divergierendes, aus dem Wellenleiter austretendes Licht kann somit parallelisiert und wieder verlustarm in Wellenleiter eingespeist werden. Die optische Lösung spielt zudem bei der präzisen Materialbearbeitung durch Lichtübertragung mit Ultra-Hochleistung sowie der Übertragung von Infrarot- und kurzwelligem UV-Licht eine Rolle. Ebenfalls bietet die Telekommunikation vielversprechende Anwendungsszenarien.

Die Forschungsergebnisse entstanden in dem vom Europäischen Fonds für regionale Entwicklung (EFRE) geförderten Projekts ROYCE (Resonant hOllow-core-fiber gYrosCopE), an dem die Nicolaus Copernicus Universität in Torun, Piktime Systems sp. z o.o. sowie die Eagleyard Photonics GmbH beteiligt sind. Das Projekt ROYCE ist im Zuge der vierten gemeinsamen Ausschreibung der Länder Berlin und Brandenburg mit den Partnerland Polen im Rahmen des Internationalisierungsnetzwerkes PHOENIX des Clusters Optik und Photonik Berlin Brandenburg entstanden. Die Projektförderung der Berliner und Brandenburger Verbundpartner werden jeweils im Rahmen des regionalen Programms zur Förderung von Forschung, Innovationen und Technologien (Pro-FIT) sowie aus öffentlichen Mitteln der Senatsverwaltung für Wirtschaft, Energie und Betriebe des Landes Berlin und des Ministerium für Wirtschaft, Arbeit und Energie des Landes Brandenburg unterstützt.

(Text: Olga Putsykina)
