Metallische Mikrostrukturierung in Glas trifft den elektrischen Puls der Zeit
Geschützt vor Umwelteinflüssen, elektrisch und thermisch leitend sowie lithographisch sehr fein aufgelöst: Dünne metallische Mikrostrukturen bieten in Glas hervorragende Eigenschaften für vielfältige Anwendungen. So könnten aus ihnen Sensorelemente hergestellt werden, die unter extrem rauen Bedingungen vor Korrosion geschützt sind, formstabil bleiben und ihre Funktion gewährleisten. Ein am Fraunhofer IZM entwickeltes Verfahren bietet neue Möglichkeiten, elektrisch leitfähige Elemente in Glas zu integrieren, wobei der elektrische Strom mit Hilfe von metallischen Mikrostrukturen in Glas und nicht auf dem Glas geleitet wird.
![Biosensor img - Biosensor](/de/news_events/tech_news/metallische-mikrostrukturierung-in-glas/jcr:content/fixedContent/pressArticleParsys/textwithinlinedimage/imageComponent1/image.img.jpg/1659425736259/Biosensor-teaser.jpg)
Glas wird zunehmend als Basismaterial für elektrische Schaltungen genutzt. Dies ist auf die besonderen Materialeigenschaften zurückzuführen: Dazu zählen die hohe Dimensionsstabilität über einen breiten Temperaturbereich, die Verfügbarkeit in großen Formaten (z.B. im Vollformat 610 mm x 457 mm²), ein hoher elektrischer Widerstand, eine glatte Oberfläche und eine hohe dielektrische Konstante (z.B. 5,0 @77 GHz). Bereits seit längerer Zeit werden aus diesem Grund elektrische Strukturen aus dünnen Metallschichten wie Leiterbahnen homogen auf und durch Glassubstrate hergestellt. Damit wird der elektrische Kontakt zu den Bauteilen nicht nur in der Ebene, sondern auch zur elektrischen Durchkontaktierung mittels der "Through Glass Via"-Technik (TGV) für mehrlagige Aufbauten über mehrere Ebenen realisiert.
Forschende des Fraunhofer IZM haben nun eine Technologie entwickelt, mit der sich metallische elektrische Leiterbahnen in Glas integrieren lassen. Die Vorteile dabei: Die für Glas typische glatte Oberfläche bleibt erhalten und es existieren keine Haftungsprobleme an der Grenzfläche zwischen dem Glas und der metallischen Lage, da diese in die Glasmatrix eingebaut ist. Daher muss kein Haftvermittler – meist ein weiteres Metall – verwendet werden.
Die Forschenden haben bei der Verfahrensentwicklung geschafft, die Bildung von metallischen Strukturen in Dünnglas zu kontrollieren. Mit dem Ziel, homogene elektrische Leiter nahe der Glasoberfläche zu bilden, analysierten sie zur Verfahrensoptimierung verschiedene Materialien und Prozesse. Der Schlüssel zum Erfolg ist neben der Materialauswahl auch die angepasste Prozessführung: Diese metallische Schicht kann einige 100 Nanometer hauchdünn oder auch einige Mikrometer dick sein, sodass sie mit dem bloßen Auge durch die starke Reflexion auf dem Glas gut sichtbar ist. Es entsteht ein spiegelähnlicher Effekt an der Glasoberfläche. Diese flächige metallische Schicht kann über eine Länge von einigen Millimetern bis hin zu mehr als zehn Zentimetern hergestellt werden. Ebenso gut können die metallischen Strukturen auch selektiv eingebracht werden, sodass elektrische Leiterbahnen im Glas entstehen.
„Über diese Länge kann nun Strom geleitet werden, wobei die elektrischen Leiter vor extrem rauen Umwelteinflüssen wie aggressiven Flüssigkeiten, Gasen, chemischen Reaktionen wie Korrosion und vor mechanischem Abrieb geschützt sind, denn sie sind vollständig im Glas eingeschlossen und liegen nicht auf dem Glas“, sagt Philipp Wachholz, wissenschaftlicher Mitarbeiter im Team EOCB (Elektro-optische Leiterplatte aus Glas).

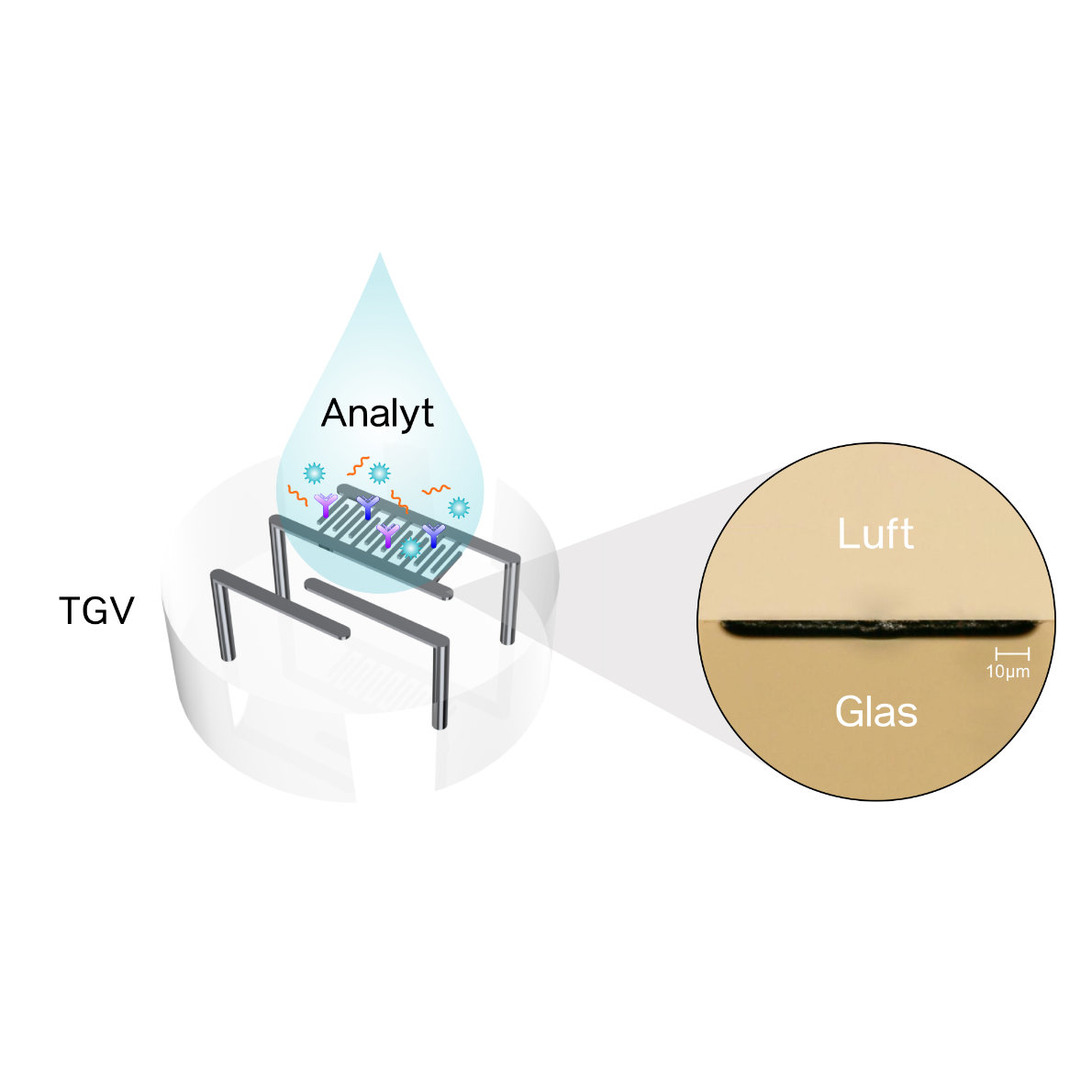

Mit dieser neuen Form der Integration von elektrischen Leiterbahnen in und nicht auf das Glas lassen sich einige neuartige Anwendungen realisieren. Beispielsweise könnten so Mikrovakuumkammern aus Glas elektrisch kontaktiert werden, ohne dass die elektrischen Leitungen die Hermetizität reduzieren. Außerdem könnten diese Leiterbahnen in widrigen Bedingungen, denen auf das Glas aufgebrachte Leiterbahnen nicht standhalten würden, für sensorische Zwecke eingesetzt werden. Wie in der Abbildung dargestellt, könnten so winzige Mikroelektroden in Analysegeräten wie elektrochemischen Biosensoren verwendet werden, um biochemische Prozesse wie Enzymreaktionen oder Antigen-Antikörper-Interaktionen nachzuweisen. Es könnten demnach in vielerlei Hinsicht sehr robuste Sensoren gebaut werden, wobei die in Glas integrierten Strukturen dauerhaft hohen Temperaturen bis 200 °C standhalten.
An diesem Punkt möchten die Forschenden vom Fraunhofer IZM noch weitergehen:
Nach den erfolgreichen Machbarkeitsstudien möchten sie gemeinsam mit Projektpartnern aus der Sensorindustrie und Forschung die Technologie in die Anwendungsreife bringen. Aktuell sind die Forschenden auf der Suche nach interessierten Unternehmen, die ihre Kenntnisse gemeinsam mit den Berliner Glasexpert*innen vertiefen wollen, und freuen sich über eine direkte Kontaktaufnahme.
Vorteile von integrierten elektrischen metallischen Strukturen in Glas gegenüber aufgedampften metallischen Strukturen:
- Keine Haftungsprobleme an der Glasoberfläche
- Elektrisch leitfähige Mikrostrukturen in Glas: elektrische Durchkontaktierung
- Integration elektrischer Strukturen (Widerstände, Kapazitäten etc.)
- Metallische Strukturen liegen geschützt vor Umwelteinflüssen im Glas:
- keine Korrosion
- Abriebfest
- Glasoberfläche leicht zu reinigen
- Metallische Mikrostrukturen leiten sehr gut Wärme durch Glas ab
- CTE-Fehlanpassung zwischen Metall und Glas wird verringert
